제품 상세정보
브랜드 이름: TIANJIN TOEC HUADIAN TECHNOLOGY CO., LTD
모델 번호: HD-12kVA
문서: 제품 설명서 PDF
지불과 운송 용어
입력 전압 범위: |
단상 220V±25%(옵션) |
입력 주파수 범위: |
50Hz/60Hz, 자동인식 |
입력 역률: |
≥0.98(최대 부하 시) |
입력 고조파 왜곡: |
≤5%(완전 부하 시) |
정격 용량: |
12kVA |
출력 주파수: |
고정 50Hz/60Hz, 주파수 정확도 ±0.1% |
입력 전압 범위: |
단상 220V±25%(옵션) |
입력 주파수 범위: |
50Hz/60Hz, 자동인식 |
입력 역률: |
≥0.98(최대 부하 시) |
입력 고조파 왜곡: |
≤5%(완전 부하 시) |
정격 용량: |
12kVA |
출력 주파수: |
고정 50Hz/60Hz, 주파수 정확도 ±0.1% |
보통 외국에 많은 양을 수출합니다. 더 많은 무역 파트너를 찾을 수 있기를 바랍니다.

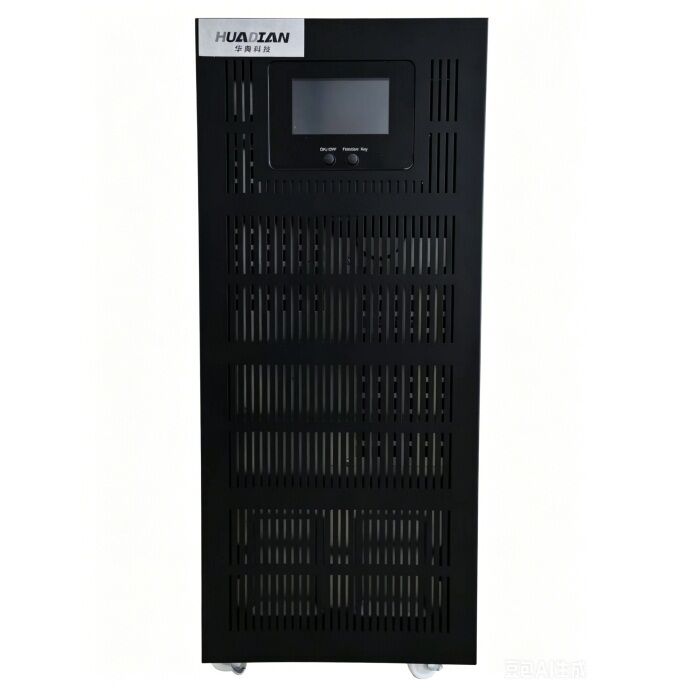

이 제품은 12kVA 온라인 끊김 없는 전원 공급 장치 (UPS) 이며, 정량 12kVA와 정량 출력 8000W의 듀얼 변환 순 온라인 토폴로지를 채택합니다.중형 및 대형 컴퓨터실과 같은 중요한 부하를 위해 특별히 설계된, 산업 제어 장비, 정밀 기기, 서버 클러스터 및 모니터링 시스템, 그것은 안정적이고 순수하며 중단되지 않는 AC 전원 공급을 제공합니다.
네트워크 전원이 정상일 때 UPS는 입력 네트워크 전원을 수정, 필터 및 안정화하고, 내장 / 외부 배터리 팩을 충전하는 동안 반전을 통해 순수한 AC 전력을 출력합니다.비정상적인 상태에서, 예를 들어, 전력 중단, 전압 상승/하락 또는 하모닉 간섭이 발생하면 UPS는 즉시 ≤0ms의 전환 시간으로 배터리 역전력 공급 모드로 전환됩니다.부하의 지속적인 작동을 보장하고 데이터 손실을 효과적으로 방지합니다., 장비 손상, 생산 중단.
관련 국가 표준을 준수하며 높은 효율성과 에너지 절감, 지능적인 작동 및 유지 보수 및 여러 보호 기능을 갖춘 제품입니다.전원 공급 안정성에 대한 높은 요구 사항이있는 다양한 시나리오에 적합합니다..
주요 기술 매개 변수 (12kVA 모델 전용)
|
매개 변수 범주 |
매개 변수 이름 |
기술 사양 |
|
입력 속성 |
입력 전압 범위 |
단相 220V±25% (선택) |
|
입력 주파수 범위 |
50Hz/60Hz, 자동 인식 |
|
|
입력 전력 요인 |
≥0.98 (완전 부하에서) |
|
|
입력 하모닉 왜곡 |
≤5% (전하 부하) |
|
|
출력 특성 |
가산용량 |
12kVA |
|
정량 출력 |
8000W (전력 요인 0.8) |
|
|
출력 전압 |
단상 220V±1% (선택) |
|
|
출력 주파수 |
고정 50Hz/60Hz, 주파수 정확도 ±0.1% |
|
|
출력 파동 형태 |
순수 시노 파동; THD≤3% (선형 부하); THD≤5% (무선형 부하) |
|
|
전송 시간 |
온라인 이중 변환, 0ms (메인 → 배터리, 배터리 → 메인) |
|
|
배터리 성능 |
배터리 종류 |
밸브 조절 밀폐 된 납산 배터리 (유지 없이) |
|
배터리 사양 |
12V/100Ah (표준 구성) · 외부 배터리 팩으로 확장 가능 |
|
|
충전 모드 |
플로트 충전 |
|
|
표준 백업 시간 |
반부하중에서 7~10분 (표준 구성) 외부 배터리 팩을 통해 확장 가능 |
|
|
보호 기능 |
입력 보호 |
과전압, 과전압, 급증, 번개 보호 (GB/T 7260.2에 적합합니다.) |
|
출력 보호 |
과압, 과압, 과압, 단회로, 과류 보호; 1분 동안 지속 가능한 과압 125%; 1초 동안 지속 가능한 과압 150% |
|
|
배터리 보호 |
과충전, 과충전, 역극성, 과온 보호로 배터리 수명 연장 |
|
|
장치 보호 |
과열, 팬 결함, 인버터 결함 보호; 손상을 피하기 위해 자동 종료 |
|
|
전자 전기 보호 |
유도장애 및 방사성장애 표준을 준수합니다. 정전 전압 (ESD) 및 전압 저항을 갖추고 있습니다. |
|
|
단열 보호 |
단열 저항 ≥2MΩ; 전압 테스트에 견딜 수 있다 GB/T 7260에 적합하다.1 |
|
|
환경 및 물리적 특성 |
작동 온도 |
0°C ~ 40°C |
|
저장 온도 |
-15°C ~ 50°C |
|
|
상대 습도 |
≤90% (컨덴서션이 없습니다) |
|
|
다른 매개 변수 |
효율성 |
전체 부하에서 ≥91%; 반부하에서 ≥90% |
|
통신 인터페이스 |
RS232, (선택) 컴퓨터 모니터링, 원격 조작 및 유지 보수, 자동 종료 지원 |
입력 네트워크 전압과 주파수가 지정 범위 내에 있을 때 UPS는 자동으로 메인 모드에서 작동합니다. 메인 전력은 입력 필터링과 직렬기를 통해 DC 전원으로 변환됩니다.한편으로는, 그것은 인버터에 전력을 공급 하 여 순수한 AC 전력 출력 로 변환 하 고, 다른 한편,그것은 지능적으로 배터리 팩을 충전 고정 전류와 일정한 전압으로 배터리가 완전히 충전 대기 상태에 있는지 확인이 모드에서, UPS는 효율적으로 급류, 혼란, 하모닉 및 다른 간섭을 필터 할 수 있으며, 안정적인 출력 전압과 주파수를 보장합니다.
배터리 모드 (스탠드바이 전원 공급 모드)
네트워크 전원이 끊어지면 입력 전압이 지정 범위를 벗어납니다 (가장 전압/저전압) 또는 주파수는 비정상적입니다.UPS는 즉시 전력 입력 차단 및 배터리 모드로 전환배터리 팩은 DC 전력을 방출, 인버터를 통해 표준 시노 파동 AC 전력으로 변환 및 출력 로드, 제로 중단 전력 공급 실현.대기 시간은 다양한 시나리오의 장기 전력 공급 요구를 충족시키기 위해 구성된 배터리 팩의 용량에 따라 유연하게 조정 할 수 있습니다..
우회 모드 (비상 보호 모드)
UPS가 과부하 (명용 부하의 150%를 초과) 하거나 내부 고장 (정정기기와 인버터 고장 등) 또는 수동으로 우회로 전환될 경우장비는 자동으로 우회 모드로 전환됩니다., UPS의 내부 구성 요소를 손상으로부터 보호하면서 부재되지 않는 전력 공급을 보장하기 위해 우회선을 통해 로드에 직접 전력 공급.결함이 제거 된 후, UPS는 자동 또는 수동으로 전원 모드로 다시 전환 할 수 있습니다.
유지보수 우회 모드 (선택)
수동 유지보수 우회 스위치로 장착되어 있습니다. UPS가 유지보수 및 검사를 위해 종료되어야 할 때,유지보수 우회선을 통해 네트워크 전원이 직접 부하에 공급 될 수 있습니다., UPS의 오프라인 유지보수를 실현 하 고 부하의 정상적인 운영에 영향을 미치지 않고 장비 운영 및 유지보수의 편의성을 향상.
안정적인 성능, 포괄적인 보호 및 유연한 작업 모드로, 우리의 12kVA 온라인 UPS는 중요한 장비의 안정적인 전력 공급에 대한 신뢰할 수있는 보증입니다.전원 공급 이상으로 인한 위험을 피하고 생산 및 운영 안전을 보호하기 위해 우리를 선택!
